沉淀硬化不銹鋼是一種通過(guò)熱處理手段使合金元素在基體中沉淀析出，從而提高強(qiáng)度和硬度的不銹鋼，可分為馬氏體型、半奧氏體型和奧氏體型三類(lèi)。

一、產(chǎn)品參數(shù)

1.尺寸：定制

2.材質(zhì)：17-4PH 。

3.熱處理：退火、固溶、時(shí)效

4.表面處理：拋光/黑色表面

5.形狀：圓棒

6.運(yùn)輸包裝：木箱

7.保修期：一年

二、特點(diǎn)

高強(qiáng)度：經(jīng)過(guò)沉淀硬化處理后，其強(qiáng)度可與高強(qiáng)度合金鋼媲美，抗拉強(qiáng)度最高可達(dá) 1850MPa。

優(yōu)異的耐蝕性：耐蝕性與奧氏體不銹鋼相當(dāng)，能在多種腐蝕環(huán)境中使用。

良好的加工性能：“先軟態(tài)加工后強(qiáng)化” 的特性，使其可在固溶處理后進(jìn)行加工成型，再通過(guò)時(shí)效強(qiáng)化，降低了加工成本。

較好的焊接性：在一定條件下可以進(jìn)行焊接，但需要注意焊接工藝。

固溶處理：一般加熱溫度在 1020-1040℃，保溫后水冷或油冷，獲得均勻的奧氏體組織，此時(shí)材料硬度較低，便于加工。

時(shí)效處理：固溶處理后的材料在 480-620℃進(jìn)行時(shí)效處理，使合金元素沉淀析出，提高強(qiáng)度和硬度。如 17-4PH 在 480℃時(shí)效后，抗拉強(qiáng)度 σb≥1310MPa。

三、應(yīng)用

沉淀硬化不銹鋼廣泛應(yīng)用于航空航天領(lǐng)域，用于制造飛機(jī)發(fā)動(dòng)機(jī)部件、起落架等；在石油化工領(lǐng)域，可制造閥門(mén)、泵軸等；在醫(yī)療器械領(lǐng)域，可用于制造手術(shù)器械、植入物等；還可用于機(jī)械制造領(lǐng)域，制造各種高強(qiáng)度機(jī)械零件。

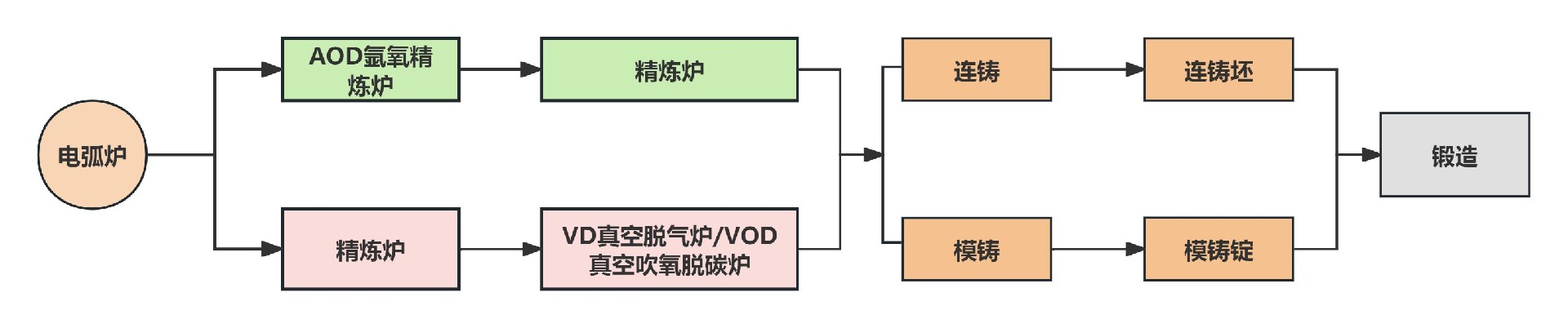

四、生產(chǎn)流程

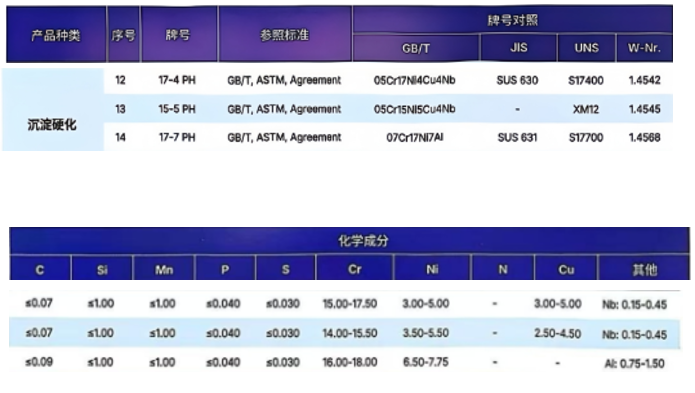

五、常見(jiàn)鋼號(hào)及化學(xué)元素
